緊急地震速報
  3021 J  終了商品

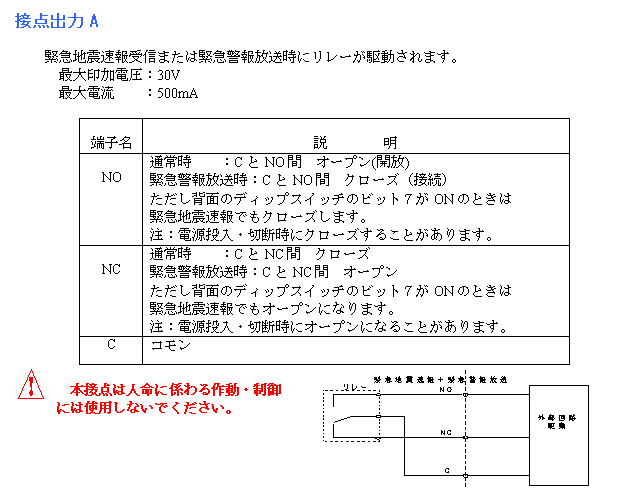

出力として接点出力がA,B2組あります。接点出力Aは緊急警報放送が受信されたときONになります。

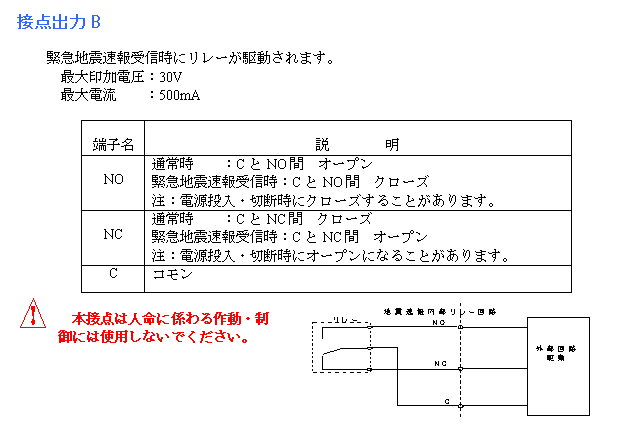

接点出力Bは緊急地震速報が受信されてときONになります。また接点出力Aは背面のディップスイッチのビット7の設定で緊急地震速報と
緊急警報放送のときONにすることができます。

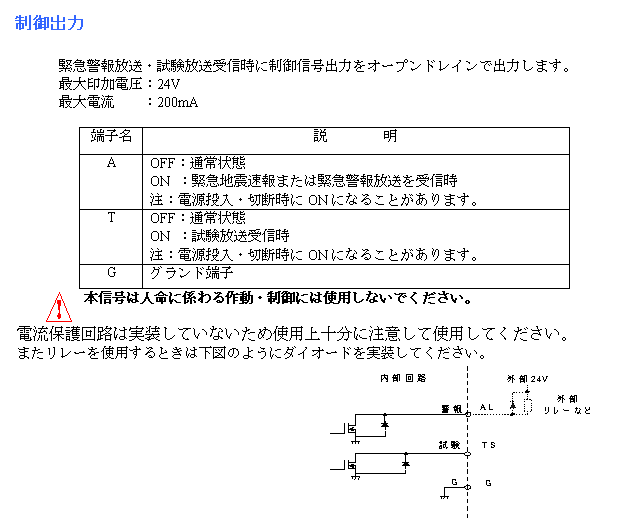

制御出力はオープンドレインで出力され、外部のLEDまたは信号用リレーをドライブできます。
出力は警報出力と試験放送出力です。制御出力Aは緊急警報放送と緊急地震速報でONになります。

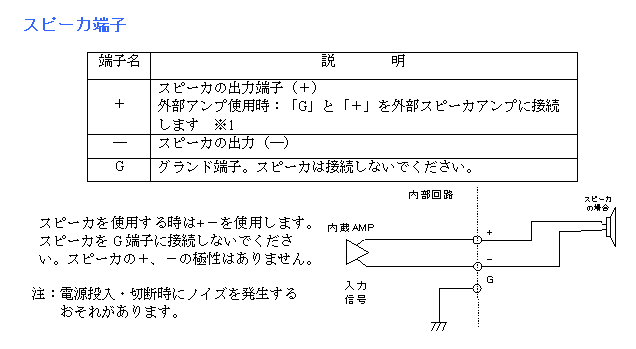

制御出力Tは緊急警報放送の試験放送でONになります。またスピーカあるいは外部アンプに接続するための出力が設けています。

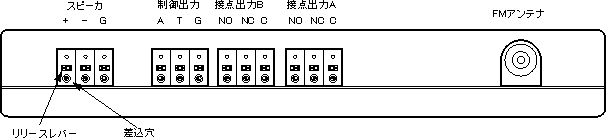

接続するには図のリリースレバーを押しながら線を挿入してください。また外すときもリリースレバーを押しながら外してください。
J コーポレーション
デジタルもぐらは、ジェイコーポレーションの登録商標です

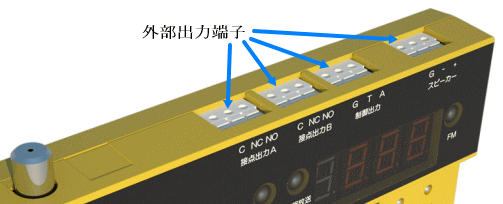

デジタルもぐら   外部出力 仕様

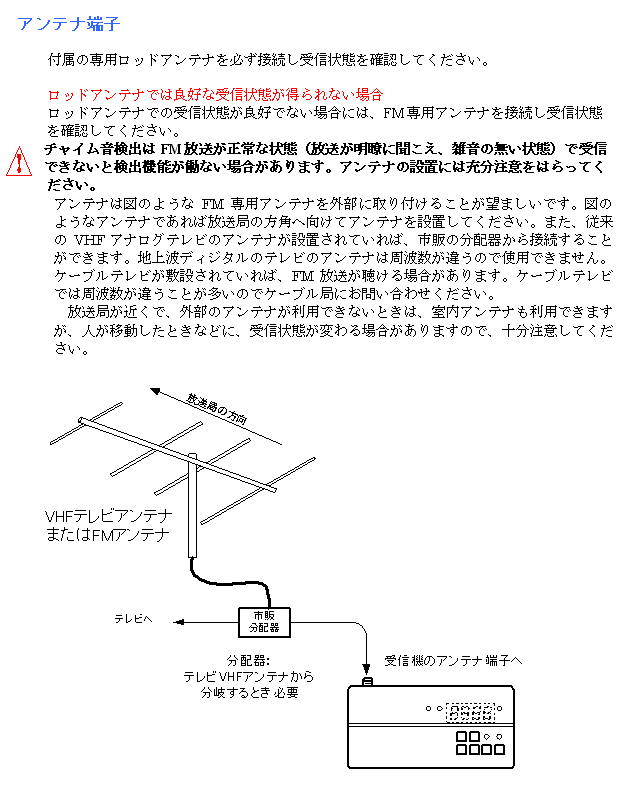

接点出力  スピーカー出力  アンテナ

ミサイル避難命令にも対応!
気象庁 一般向け緊急地震速報
3021J 外部出力   終了商品となります
気象庁 緊急地震速報 受信機 スーパー ドラゴン
気象庁 緊急地震速報 受信機 スーパー ドラゴン
気象庁 緊急地震速報 受信機 スーパー ドラゴン

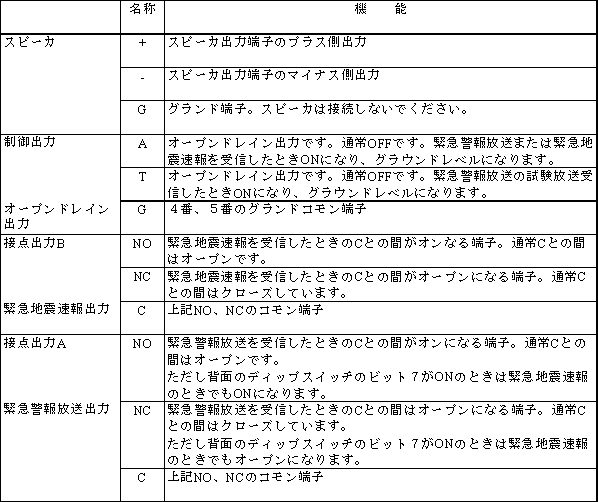

コネクタ信号一覧
