デジタルもぐら 仕様 情報料 無料 FM電波 ラジオ放送
仕様詳細 ER-3021-J ER-3021 デジタルもぐら 総発売元
デジタルもぐら シリーズ
設置方法：
デジタルもぐらは、壁面に設置して下さい。

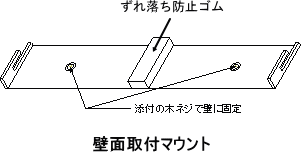

付属している壁面取付マウントを木ねじで壁面に固定しますが、木ねじが利用できない場合には、付属の両面テープを
用いて固定します。
（注：剥れ落ちる場合があるので取り付ける場所に十分注意して下さい）
壁面取付マウントを固定したら、デジタルもぐら裏側の壁掛け用溝に取付マウントの爪を差し込み、下にずらし固定します。
（壁面取付マウントにはズレ落ち防止ゴムがあるので、デジタルもぐらを壁面取付マウントに差込む時は、押し込む様にして
固定して下さい）
※「ER-2871」の基本的仕様は、 「ER-3021 」 と同じです。
システムへの組込み用途としての製品です。
※ACアダプタ・専用ロッドアンテナ・壁面取付マウント いずれも無し。
※価格はお問合せ下さい。
| 型番 |
ER-2871-J |
| スピーカ外部出力 |
モノラル 0.6 W / 8 Ω |
| 品名 |
デジタルもぐら |
| 品番 |
DM-ER3021J 放送設備連動版 |
| 受信周波数 |
FM 76.0MHz〜90.0MHz |
| 電源電圧 |
100V ACアダプタ付属 （30mA/9V） |
| 消費電力 |
待機時 1.5W以下 動作時 5W |
| 寸法 |

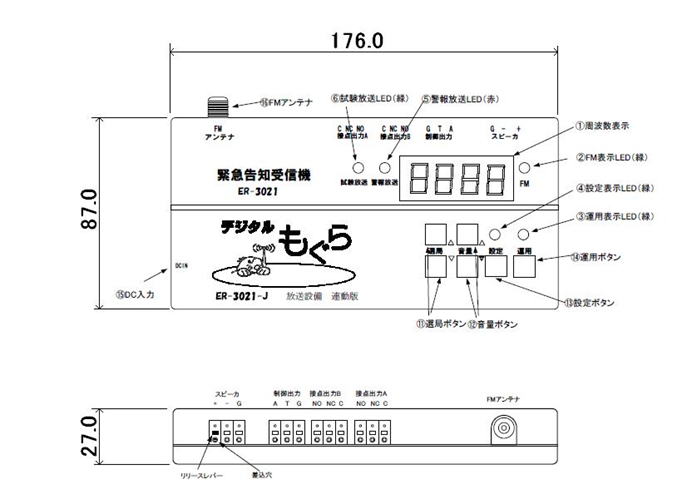

176(W) x 87(D) x 27(H) mm |
| 重量 |
約 200 g |
| スピーカー外部出力 |
モノラル 0dBm/600Ω 不平衡 （微調整可能） |
| 内臓スピーカー |
最大１Ｗ |
| 検出可能信号 |
緊急地震速報によるチャイム音，緊急警報放送(1種/2種)，緊急警報放送の試験放送 |
| 自動起動時間 |
約1分、3分、連続（手動停止） ディップスイッチにて選択 |
| 接点出力 |
2ｃｈ 無電圧接点出力 最大印加電圧 30V 最大電流500ｍA
（適応線材：より線AWG20〜18 単線 AWG26〜16） |
| 制御出力 |
1ｃｈ オープンドレインで出力 最大印加電圧 24V 最大電流200mA
（適応線材：より線AWG20〜18 単線 AWG26〜16） |
| 付属品 |
専用ロッドアンテナ 壁面取付マウント |
注意事項：
スピーカーにつてい：
デジタルもぐらの内蔵スピーカーはモニタリング（受信感度確認程度）の出力しかございません。
→ オプションの外部スピーカーをご利用下さい。
試験放送について：
試験放送（テスト配信）を、本体から行なうことは出来ません。
→ オプションの「試験放送用FMトランスミッター」をご利用下さい。(接点出力の確認も出来ます）
| 型番 |
ER-3021 |
| スピーカ外部出力 |
モノラル 0.6 W / 8 Ω |
※「ER-3021」の基本的仕様は、スピーカ出力を除き 「ER-3021-J 放送設備連動版 」 と同じですが、
「ER-3021」は直接放送設備に接続することは出来ません。
※スピーカーを複数個 接続する場合は 「ER-3021-J 放送設備連動版 」 を利用しアンプ内臓スピーカー
などを利用してお使い下さい。
